A solução ideal para Controle e Isolamento em Processos Industriais
Em sistemas industriais modernos, a escolha correta da válvula impacta diretamente a eficiência operacional, a segurança do processo e os custos de manutenção. Entre as diversas tecnologias disponíveis no mercado, as válvulas borboleta biexcêntricas se destacam por oferecer excelente desempenho em aplicações de bloqueio e controle de fluidos sob condições severas de operação.
Projetadas para reduzir o atrito durante a abertura e fechamento, essas válvulas proporcionam maior vida útil dos componentes de vedação, menor torque operacional e elevada confiabilidade operacional.
Resumo do conteúdo:
- Conceito e Mecanismo: A geometria com duplo deslocamento (biexcêntrica) afasta o disco da sede logo no início da abertura, eliminando o atrito contínuo durante a movimentação.
- Principais Vantagens: Oferece elevada durabilidade da vedação, menor torque operacional, excelente eficiência hidráulica e estanqueidade rigorosa sob normas como ISO 5208, API 598 e EN 12266-1.
- Aplicações e Materiais: Atende setores como saneamento, papel e celulose, química, energia e HVAC, com materiais configuráveis em ferro, aço carbono/inox, EPDM e PTFE conforme as exigências do fluido.
- Eficiência e Custo-Benefício: Supera as válvulas concêntricas em durabilidade e destaca-se em grandes diâmetros por apresentar menor peso, menor ocupação de espaço e custo total de propriedade reduzido.
- Seleção e Suporte Bermo: O dimensionamento correto considera pressão, temperatura e acionamento, contando com o software myValve® e o suporte técnico especializado da Bermo.
O que é uma Válvula Borboleta Biexcêntrica?
Uma válvula borboleta biexcêntrica é uma evolução da válvula borboleta convencional. Seu principal diferencial está na geometria do eixo e do disco, que possuem dois deslocamentos (excêntricos) em relação ao centro da válvula.
Primeiro deslocamento (1ª excentricidade):
O eixo é posicionado atrás da linha central da sede.
Segundo deslocamento (2ª excentricidade):
O eixo é deslocado lateralmente em relação ao centro da tubulação.
Essa configuração permite que o disco se afaste da sede já nos primeiros graus de abertura, eliminando praticamente o atrito contínuo entre os componentes de vedação.
Leia também: O que são purgadores e quais os tipos?
Como funciona a Válvula Borboleta Biexcêntrica?
Durante o fechamento:
- O disco aproxima-se gradualmente da sede.
- O contato ocorre apenas na fase final do curso.
- A vedação é obtida por compressão controlada.
Durante a abertura:
- O disco se desprende imediatamente da sede.
- Reduz-se significativamente o desgaste.
- O torque de operação é menor quando comparado às válvulas concêntricas.
Principais benefícios da Válvula Borboleta Biexcêntrica
1. Maior Vida Útil da Vedação
Como não existe contato permanente entre disco e sede durante a movimentação, o desgaste é reduzido significativamente.
Benefícios:
- Menor necessidade de manutenção
- Menor frequência de substituição de componentes
- Maior disponibilidade operacional
2. Menor Torque Operacional
A redução do atrito diminui a força necessária para abertura e fechamento da válvula.
Vantagens:
- Atuadores menores
- Menor consumo energético
- Redução de custos de automação
3. Excelente Vedação
As válvulas biexcêntricas oferecem vedação altamente confiável para aplicações industriais exigentes.
Aplicações típicas:
- Água industrial
- Água de resfriamento
- Água potável
- Sistemas HVAC
- Redes de combate a incêndio
- Processos químicos compatíveis
Performance de Vedação
As válvulas biexcêntricas são projetadas para atender elevados requisitos de estanqueidade.
Dependendo da construção, podem atender:
- ISO 5208: Define critérios de testes hidrostáticos para estanqueidade.
- EN 12266-1: Norma europeia para ensaios de pressão e vedação.
- API 598: Padrão amplamente utilizado para inspeção e testes de válvulas industriais.
- AWWA C504: Norma específica para válvulas borboleta utilizadas em sistemas de água.
4. Alta Capacidade de Vazão
O projeto da válvula borboleta proporciona uma passagem de fluxo mais eficiente em comparação a outros tipos de válvulas.
Isso resulta em:
- Baixa perda de carga
- Melhor eficiência hidráulica
- Menor consumo de energia em bombeamento
5. Solução econômica para Grandes Diâmetros
Em tubulações de grande porte, as válvulas borboleta biexcêntricas apresentam excelente relação custo-benefício.
Comparadas com válvulas gaveta ou esfera de mesmo diâmetro, proporcionam:
- Menor peso
- Menor espaço de instalação
- Menor custo de aquisição
- Menor custo de manutenção
Confira aqui os modelos e informações técnicas das Válvulas Borboleta ARI.
Principais Aplicações Industriais
As válvulas borboleta biexcêntricas são amplamente utilizadas em diversos segmentos industriais.
Saneamento
- Estações de tratamento de água (ETA)
- Estações de tratamento de esgoto (ETE)
- Redes de distribuição
Papel e Celulose
- Sistemas de água de processo
- Utilidades industriais
- Circuitos de resfriamento
Mineração
- Transporte de água
- Sistemas auxiliares
- Controle de utilidades
Indústria Química
- Fluidos compatíveis
- Sistemas de utilidades
- Processos de resfriamento
Energia
- Usinas hidrelétricas
- Termelétricas
- Circuitos de água de refrigeração
HVAC
- Água gelada
- Água quente
- Sistemas prediais de grande porte
Materiais de Construção
As válvulas biexcêntricas podem ser fabricadas em diferentes materiais para atender às exigências específicas de cada aplicação.
Corpo
- Ferro fundido
- Ferro nodular
- Aço carbono
- Aço inoxidável
Disco
- Ferro nodular revestido
- Aço inox
- Bronze alumínio
Sede
- EPDM
- NBR
- PTFE
- Metal-metal (aplicações específicas)
Veja também: Conheça os principais tipos de válvulas de vapor
Válvula Borboleta Concêntrica x Biexcêntrica
| Característica | Concêntrica | Biexcêntrica |
|---|---|---|
| Contato contínuo com sede | Sim | Não |
| Desgaste da vedação | Maior | Menor |
| Torque operacional | Maior | Menor |
| Vida útil | Média | Elevada |
| Aplicações severas | Limitadas | Recomendadas |
| Custos de manutenção | Mais altos | Mais baixos |
Como escolher a Válvula Borboleta correta?
A seleção adequada deve considerar:
Fluido
- Água
- Vapor de baixa pressão
- Produtos químicos compatíveis
- Efluentes
Temperatura
Verificar limites dos materiais da sede e vedação.
Pressão de Operação
Confirmar a classe de pressão exigida pelo processo.
Diâmetro
Escolher a válvula considerando velocidade do fluido e perda de carga admissível.
Tipo de Acionamento
- Alavanca
- Redutor manual
- Atuador pneumático
- Atuador elétrico
- Atuador hidráulico
Conheça o myValve®: software para dimensionamento e seleção de válvulas ARI.
Confira mais informações em nosso webinar:
Por que escolher uma Válvula Borboleta Biexcêntrica da Bermo?
A Bermo oferece soluções industriais desenvolvidas para atender aos mais altos padrões de desempenho, segurança e confiabilidade.
Nossas válvulas proporcionam:
- Alta eficiência operacional
- Excelente desempenho de vedação
- Longa vida útil
- Redução de custos de manutenção
- Compatibilidade com sistemas automatizados
- Suporte técnico especializado
As Válvulas Borboleta Biexcêntricas BERMO representam uma solução robusta, econômica e altamente confiável para sistemas industriais que exigem desempenho superior em bloqueio e controle de fluidos. Seu projeto diferenciado reduz o desgaste dos componentes, minimiza o torque operacional e amplia significativamente a vida útil da válvula.
Para aplicações em saneamento, energia, papel e celulose, HVAC, mineração e processos industriais em geral, a tecnologia biexcêntrica é uma escolha inteligente para aumentar a eficiência e reduzir o custo total de propriedade dos ativos.

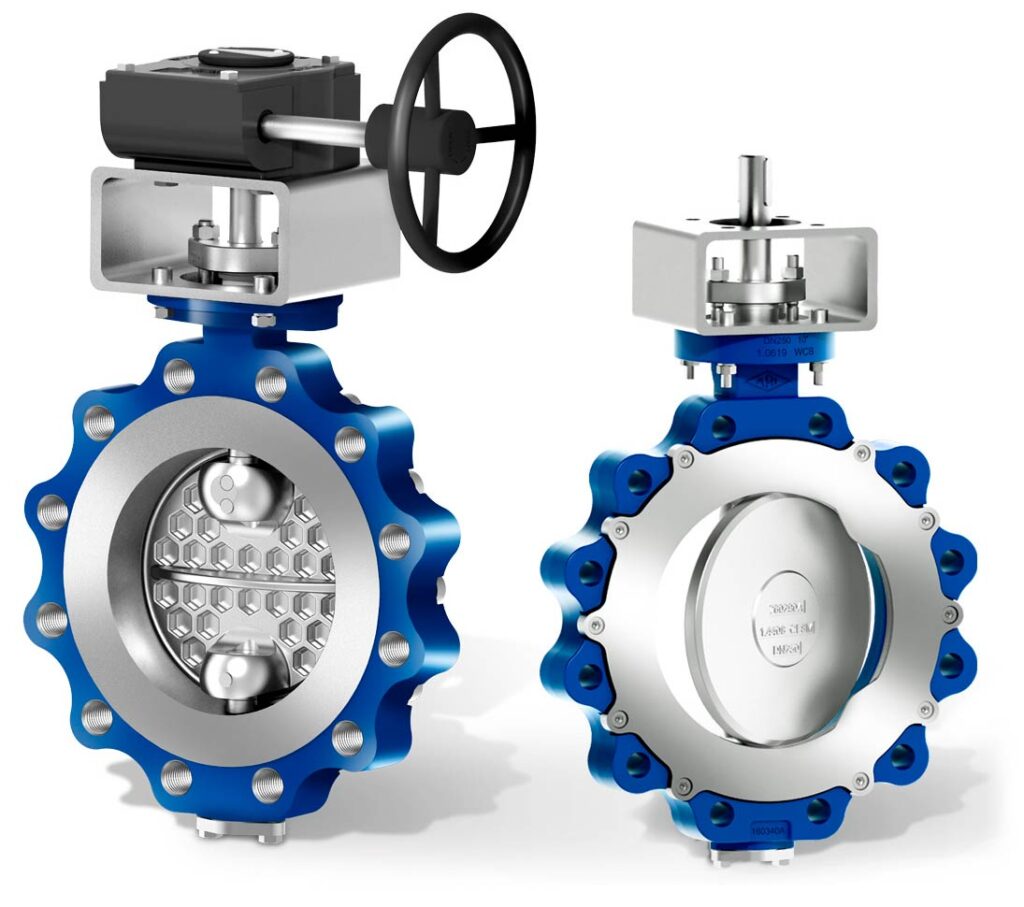

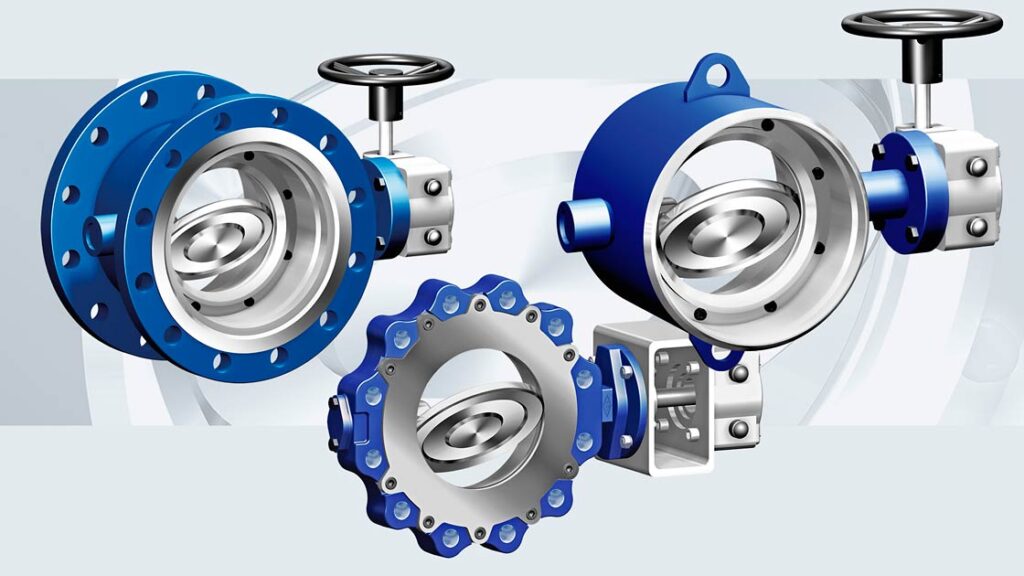

Conheça a ARI ZEDOX HEXO® e melhore seus valores de KVS em até 35%*
*Comparado às válvulas padrão de alto desempenho.
Entre em contato com a equipe da BERMO para avaliar os requisitos da sua aplicação e identificar a solução mais adequada para o seu processo.
Bi Excêntrica – Bi-excêntrica – Dupla Excentricidade – Butterfly Valve – Double Offset
