Tipos de válvulas de vapor são essenciais para garantir o funcionamento seguro e eficiente de sistemas que utilizam vapor em processos industriais.
Cada modelo tem uma função específica, desde o controle de fluxo até a proteção contra excesso de pressão.
Entender as características de cada válvula é importante para escolher a melhor opção para cada aplicação.
Neste artigo da Bermo você vai conhecer melhor os principais modelos e suas utilidades. Continue a leitura e saiba mais!
Resumo do conteúdo:
- O que são e qual a importância dos tipos de válvulas de vapor;
- Principais características de funcionamento das válvulas para vapor;
- Aplicações da válvula borboleta, válvula globo e válvula de esfera;
- Diferenças entre controle de fluxo, isolamento e alívio de pressão;
- Definições dos modelos apropriados de válvulas para vapor.

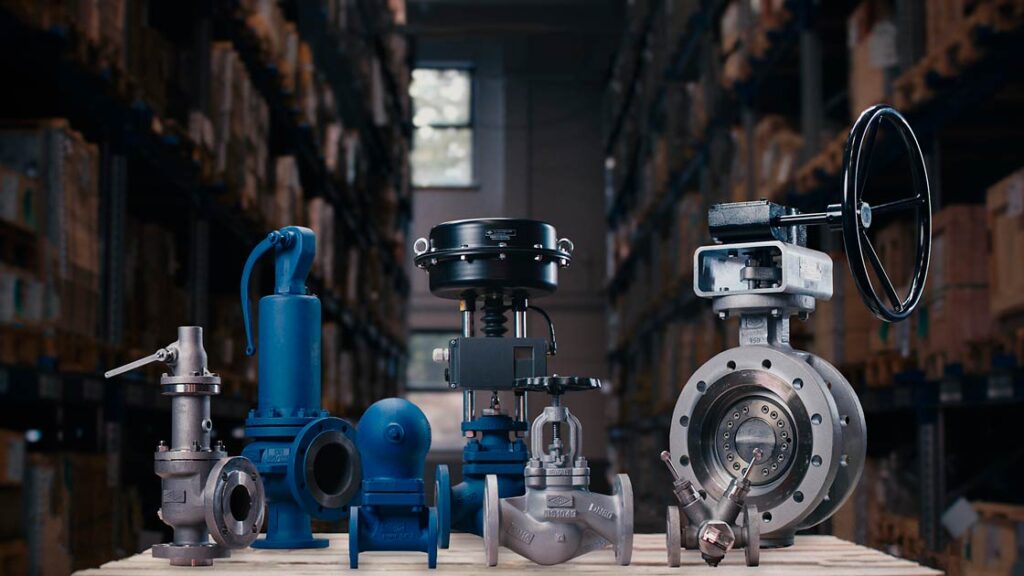

Conheça os principais tipos de válvulas de vapor
Os sistemas que trabalham com vapor exigem componentes específicos para controlar, direcionar e interromper o fluxo com segurança e precisão.
Entre esses componentes, as válvulas ocupam um papel essencial.
Conhecer os tipos de válvulas de vapor é o primeiro passo para garantir a escolha adequada para cada aplicação, evitando riscos operacionais e aumentando a eficiência do processo.
As válvulas de vapor são dispositivos mecânicos que regulam o fluxo de vapor em tubulações e equipamentos.
Elas são utilizadas em diversos setores da indústria, como alimentos, têxtil, papel e celulose, petroquímica, farmacêutica, entre outros.
A escolha entre os tipos de válvulas de vapor disponíveis no mercado depende de variáveis como pressão, temperatura, volume de passagem e finalidade do controle.

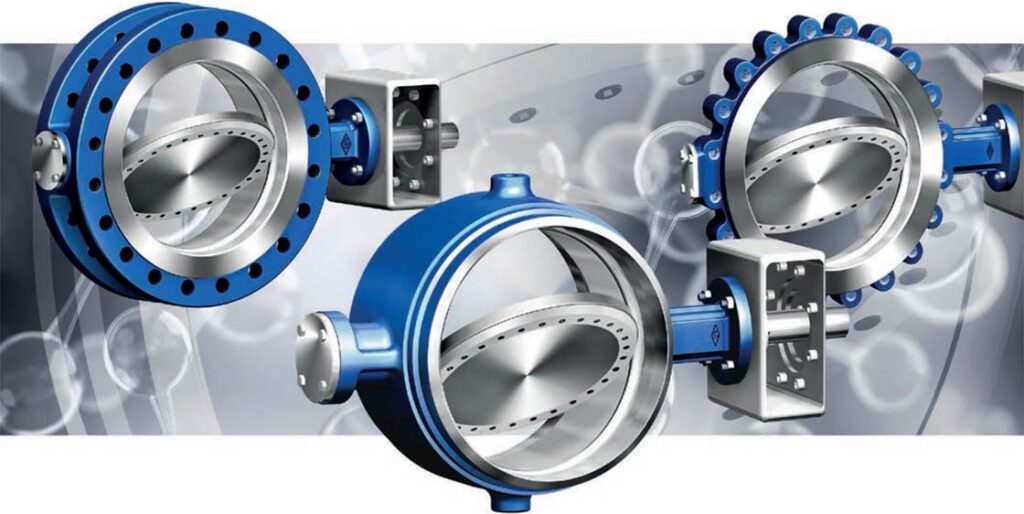

Válvula borboleta
A válvula borboleta é um dos tipos de válvulas de vapor mais utilizados quando se busca uma solução prática para controle e bloqueio de fluxo em tubulações de grande diâmetro.
Sua estrutura é simples, composta por um disco que gira em torno de um eixo central, abrindo ou fechando a passagem do vapor conforme o movimento.
Esse disco, posicionado perpendicular ao fluxo, permite uma operação rápida e eficiente, com baixa resistência quando completamente aberto.
A válvula borboleta se destaca pela leveza, economia de espaço e custo relativamente baixo em comparação a outras válvulas industriais.
Pode ser acionada manualmente por alavanca ou volante, e também por atuadores pneumáticos ou elétricos, o que favorece sua aplicação em sistemas automatizados.
No contexto de vapor, seu uso deve considerar cuidadosamente a pressão e a temperatura de trabalho, já que esse modelo, em determinadas condições, pode ser mais sensível ao desgaste de vedação.
Quando bem especificada e mantida, a válvula borboleta é uma excelente escolha para o controle de grandes volumes de vapor com agilidade e segurança, sendo frequentemente vista em redes industriais de geração e distribuição térmica.
Veja também: Válvulas de controle – Guia Completo

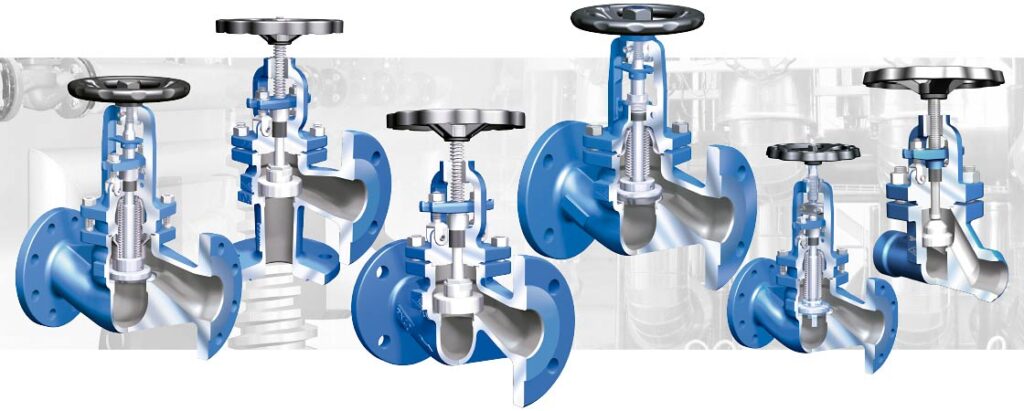

Válvula Globo
A válvula globo é um dos tipos de válvulas de vapor mais indicados para aplicações que exigem controle preciso do fluxo.
Sua principal característica é o percurso do fluido em forma de “S”, que força o vapor a mudar de direção dentro da válvula, oferecendo uma excelente capacidade de modulação.
O fechamento é feito por um disco que se move para cima ou para baixo em relação ao assento, permitindo ajustes graduais da vazão.
Justamente por essa configuração, a válvula globo é ideal para sistemas em que é necessário regular a pressão, controlar a temperatura ou administrar a quantidade de vapor com grande precisão.
Ela é bastante utilizada em linhas de processo onde pequenas variações podem impactar a eficiência da operação.
Entre os tipos de válvulas de vapor, a válvula globo é valorizada por seu desempenho em selagem, reduzindo riscos de vazamento.
No entanto, sua estrutura interna gera uma perda de carga maior em comparação a válvulas de passagem direta, o que deve ser considerado no dimensionamento do sistema.
Ainda assim, pela sua confiabilidade e pelo controle fino que proporciona, a válvula globo continua sendo uma escolha estratégica em sistemas de vapor industriais.
Veja outras opções de válvula globo:
Leia também: Quais os Benefícios das Válvulas Globo?

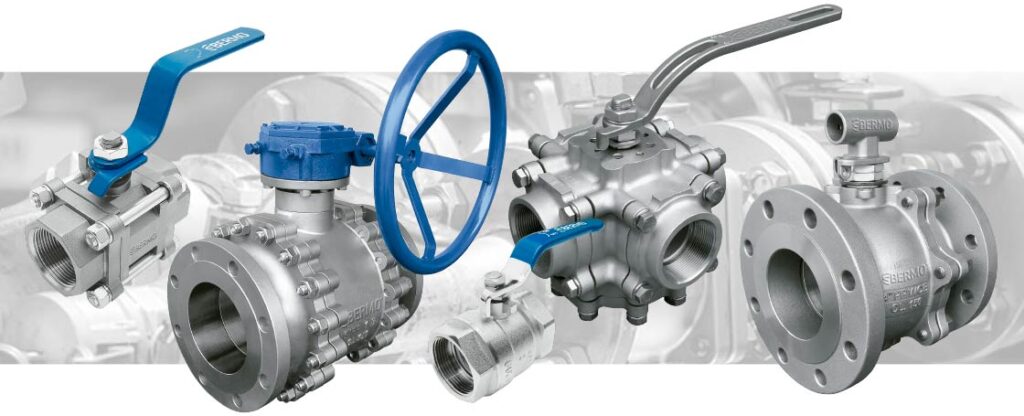

Válvula de esfera
A válvula de esfera é reconhecida entre os tipos de válvulas de vapor pela sua simplicidade de operação e alta capacidade de vedação.
Ela possui uma esfera perfurada em seu interior que, ao girar, alinha ou bloqueia o fluxo de vapor na tubulação.
Com apenas um movimento de 90 graus, a válvula pode ser completamente aberta ou fechada, o que permite respostas rápidas e eficientes.
A válvula de esfera é muito utilizada em sistemas onde é necessário isolamento imediato do vapor, sendo ideal para linhas que precisam de interrupções rápidas para manutenção ou segurança.
Uma de suas principais vantagens é o fechamento estanque, que minimiza o risco de vazamentos, mesmo em altas pressões.
Entre os diversos tipos de válvulas de vapor, a de esfera se destaca também pela baixa perda de carga, já que o fluido passa de maneira praticamente direta quando a válvula está aberta.
No entanto, para aplicações de controle fino de fluxo, ela não é a mais recomendada, sendo mais apropriada para operações de abertura e fechamento total.
Em sistemas de vapor, especialmente quando há necessidade de automação, a válvula de esfera oferece uma solução prática, confiável e com manutenção simplificada.
Leia mais: O que são e como funcionam as Válvulas de Bloqueio?

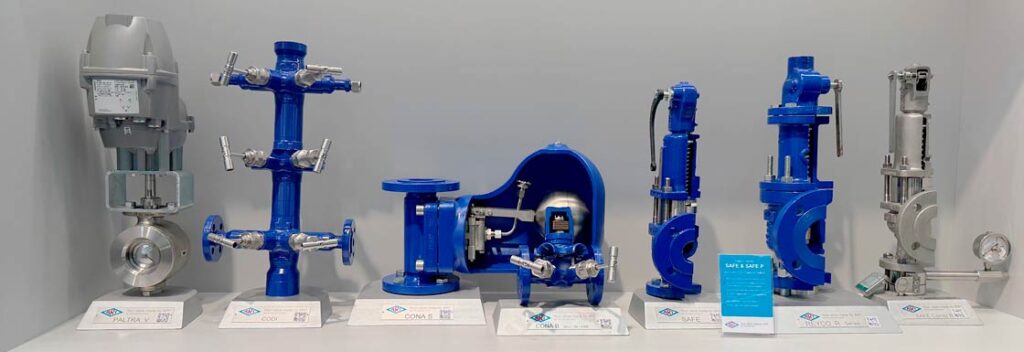

Para que servem as válvulas a vapor
As válvulas a vapor têm papel essencial em sistemas térmicos, industriais e prediais que utilizam vapor como fonte de energia ou aquecimento.
Elas são responsáveis por controlar, direcionar, interromper ou liberar o vapor de maneira segura, evitando acidentes e otimizando o desempenho do sistema.
Sua função mais evidente é o controle de fluxo: ao abrir ou fechar o mecanismo, é possível ajustar a quantidade de vapor que percorre determinada tubulação, seja para alimentar máquinas, manter temperaturas constantes em trocadores de calor ou evitar sobrecargas.
Além disso, essas válvulas são utilizadas para isolar trechos específicos da rede durante manutenções, possibilitando intervenções técnicas sem comprometer toda a operação.
Os diferentes tipos de válvulas de vapor também atuam na proteção de equipamentos e operadores, como é o caso das válvulas de segurança, que aliviam o excesso de pressão automaticamente, garantindo que o sistema não ultrapasse os limites estabelecidos.
Em linhas com risco de retorno do vapor condensado, as válvulas de retenção entram em cena, impedindo o fluxo contrário que pode danificar bombas e caldeiras.
Outra vantagem importante do uso adequado dos tipos de válvulas de vapor é a melhora na eficiência energética: com regulagens corretas e manutenção preventiva, há menor desperdício de vapor, maior aproveitamento térmico e redução nos custos operacionais.
Em resumo, essas válvulas não apenas promovem segurança e controle, como também impactam diretamente na sustentabilidade e economia dos processos onde o vapor é protagonista.
