Entender o que são purgadores e quais os tipos vai te ajudar a escolher a melhor alternativa de purgador para o seu projeto.
Afinal de contas, um bom purgador pode facilmente aumentar a eficiência de diferentes tipos de processos industriais e, assim, melhorar todas as etapas produtivas.
Sem o purgador certo, além de perder eficiência na hora de usar o vapor para aquecer o seu sistema, a sua empresa pode notar uma defasagem na produtividade em geral. Além dos gastos em manutenção.
Portanto, neste artigo, a Bermo vai te ajudar a entender o que são purgadores e quais os tipos mais comuns.
Continue lendo!
Resumo do conteúdo:
- Purgadores são equipamentos mecânicos usados para eliminar condensado de dentro de um sistema de vapor.
- Existem seis tipos de purgadores: mecânico, tipo boia, de balde invertido, termostático bimetálico, termostático de pressão balanceada e termodinâmico.
- Purgadores mecânicos operam com base na diferença de densidade entre o vapor e o condensado.
- Purgadores tipo boia utilizam um sistema de boia para controlar a liberação do condensado.
- Purgadores de balde invertido funcionam com base em um ciclo repetitivo, que ocorre toda vez que o condensado precisa ser eliminado.

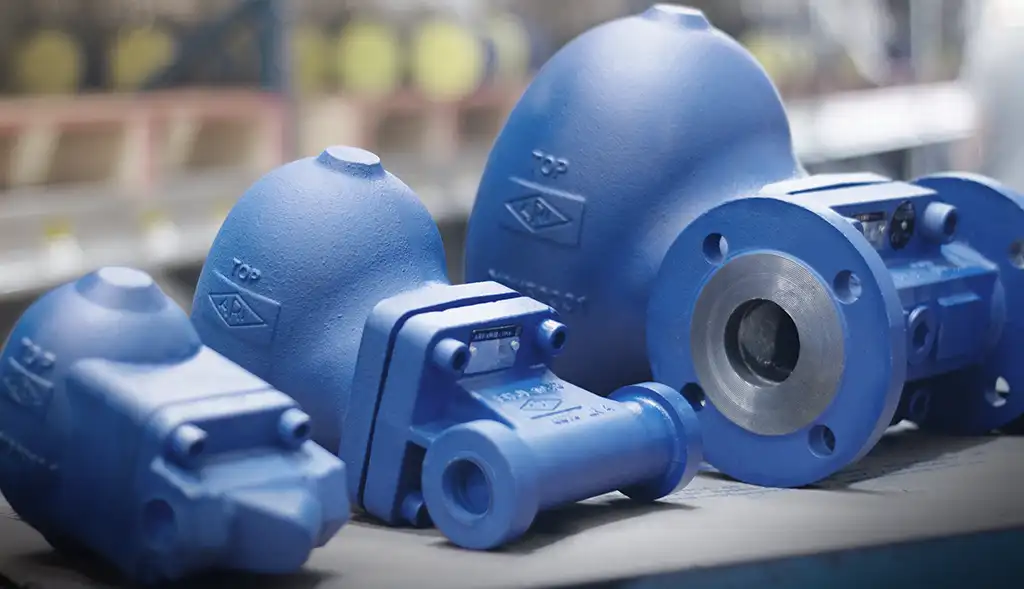

O que são purgadores e quais os tipos?
Os purgadores nada mais são do que um tipo de equipamento mecânico usado para eliminar condensado de dentro de um sistema de vapor. Assim, o purgador serve para liberar a passagem do vapor de maneira efetiva para o processo que ele está sendo usado, sem que o condensado sobre no meio do caminho para atrapalhar a passagem.
Assim sendo, o purgador de vapor cria uma “armadilha” para atrair o vapor para um lado e o condensado (sobras do vapor) para outro lado. A partir desse processo, o vapor percorre o seu caminho natural e de maneira eficiente, com todos os benefícios que o vapor pode oferecer para um processo industrial.
Para que esse trabalho aconteça, existem inúmeros tipos de purgadores. A seguir, conheça alguns deles.
- Purgador mecânico.
- Purgador tipo boia.
- Purgador de balde invertido.
- Purgador termostático bimetálico.
- Purgador termostático de pressão balanceada.
- Purgador termodinâmico.
O que são purgadores?
Purgador mecânico
O purgador mecânico é um equipamento essencial no sistema de gestão de vapor, utilizado para remover o condensado sem permitir a fuga de vapor. Ele opera com base na diferença de densidade entre o vapor e o condensado.
Ao longo do processo de transferência de calor, o vapor condensa, transformando-se em água, que possui densidade significativamente maior. O purgador identifica essa diferença e, ao detectar a presença de condensado, abre sua válvula de descarga para expelir a água sem interromper o fluxo de vapor.
Essa operação garante a eficiência do processo, já que o acúmulo de condensado pode reduzir a transferência de calor e comprometer o desempenho do sistema de vapor.
O purgador mecânico trabalha automaticamente, sem necessidade de ajustes manuais constantes, o que o torna confiável para aplicações onde a retirada de grandes volumes de condensado é necessária.
Há diferentes tipos de purgadores mecânicos, como o de boia e o termodinâmico, cada um adequado a diferentes situações industriais.
Amplamente utilizados em setores que dependem de vapor, como a indústria alimentícia, química e petroquímica, esses purgadores ajudam a manter a eficiência energética e a segurança do processo.
Purgador tipo boia
O purgador tipo boia é um dispositivo projetado para operar com base na diferença de densidade entre o vapor e o condensado, e utiliza um sistema de boia para controlar a liberação do condensado.
Esse tipo de purgador é amplamente utilizado em sistemas industriais de vapor, nos quais a remoção do condensado é fundamental para manter a eficiência e evitar falhas no processo. O funcionamento é relativamente simples: dentro do purgador, a boia fica diretamente ligada à válvula de descarga.
Quando o condensado se acumula no recipiente do purgador, sua densidade maior em relação ao vapor faz com que o nível de líquido suba. À medida que o nível do condensado aumenta, a boia flutua, e isso faz com que a válvula seja acionada automaticamente.
Assim, a válvula de descarga se abre para liberar o condensado acumulado, mantendo o sistema livre de água e permitindo que o vapor continue fluindo de maneira eficiente. Uma vez que o nível de condensado diminui, a boia desce, fechando novamente a válvula, o que impede a perda de vapor.
Esse sistema é altamente eficiente porque o purgador tipo boia reage diretamente à presença de condensado, garantindo que a descarga ocorra apenas quando necessário, sem intervenções manuais ou ajustes frequentes.
Conheça também o Purgador Bimetálico de Vapor – ARI-CONA All-in-one.
Purgador de balde invertido
O purgador de balde invertido é um dispositivo utilizado principalmente para drenar o condensado em tubulações, mas também pode ser aplicado em outros tipos de equipamentos que utilizam vapor.
Seu funcionamento se baseia em um ciclo repetitivo, que ocorre toda vez que o condensado precisa ser eliminado. Esse ciclo garante que o vapor possa circular livremente pelo sistema, mantendo a eficiência e o desempenho adequados.
Dentro do purgador, há um balde invertido que desempenha o papel principal na remoção do condensado. Quando o vapor entra no sistema, ele faz o balde flutuar, fechando a válvula e impedindo a saída de vapor.
À medida que o condensado se acumula, o balde perde flutuabilidade e desce, abrindo a válvula e permitindo que o condensado seja expelido. Esse processo contínuo assegura que o vapor possa atuar de forma correta e sem interrupções.
Purgador termostático bimetálico
O purgador termostático bimetálico funciona de maneira distinta dos purgadores que utilizam a densidade para separar vapor e condensado. Em vez disso, ele opera com base na medição de temperatura.
O sistema é equipado com elementos bimetálicos sensíveis à variação térmica, que detectam a diferença entre a temperatura do vapor e do condensado. Quando a temperatura cai, indicando a presença de condensado no sistema, os elementos bimetálicos se contraem ou expandem de acordo com a variação térmica, abrindo a válvula para liberar o condensado.
Assim que o vapor volta a dominar o sistema e a temperatura aumenta, a válvula se fecha automaticamente, impedindo a perda de vapor e mantendo o processo eficiente. Esse tipo de purgador é especialmente eficaz em situações em que a temperatura é um indicador mais confiável para a remoção de condensado, garantindo um controle preciso e eficiente, sem a necessidade de ajustes frequentes ou interferência manual.
Purgador termostático de pressão balanceada
Esse purgador termostático de pressão balanceada funciona de maneira semelhante ao purgador termostático convencional, mas seu diferencial está no controle da pressão. Com esse equilíbrio de pressão, o purgador oferece maior precisão na abertura e fechamento da válvula, garantindo que o condensado seja eliminado corretamente.
Além disso, o sistema permite o reaproveitamento da energia contida no condensado expelido, aumentando a eficiência energética do processo.
Esse recurso é importante em aplicações onde a economia de energia e o controle de pressão são fundamentais para o desempenho geral do sistema de vapor.
Purgador termodinâmico
Esse tipo de purgador termodinâmico funciona com base na energia e velocidade do vapor e do condensado. Ele identifica os dois elementos ao analisar suas características de fluxo e energia, o que permite separar o vapor do condensado de forma eficiente.
Quando o condensado é detectado, a válvula do purgador se abre para eliminá-lo, enquanto o vapor permanece no sistema.
Esse tipo de purgador é utilizado em aplicações industriais onde a velocidade e a energia do fluxo de vapor são fatores determinantes para a remoção precisa do condensado.
A importância de um purgador de vapor
Você viu o que são purgadores e quais os tipos. Ainda há modelos sob medida e projetados especificamente para determinados processos. Mas de maneira geral, esse componente é fundamental para fazer com que um sistema industrial movido a vapor, de fato, funcione.
Ou seja, o vapor tem um valor energético muito grande para vários processos. No entanto, o vapor gera condensado, que é como se fosse a “sobra” do vapor. E esse condensado deve ser retirado do sistema para que o vapor não perca eficiência. O purgador faz esse trabalho de identificação e vazão do condensado.
