Neste conteúdo você encontrará todas as perguntas e respostas sobre purgadores de vapor além de conhecer as melhores opções do mercado. Acompanhe e fique por dentro de tudo!
O que é o purgador? Para que serve um purgador?
Em linhas gerais, podemos dizer que um purgador nada mais é do que um tipo de equipamento mecânico que tem a função de purgar determinado fluído de um líquido ou gás que não poderia estar em determinada tubulação, uma vez que pode interferir no funcionamento de todo um sistema.
Em outras palavras, os purgadores removem condensados das tubulações, garantindo o bom funcionamento, assim como também removem o ar e gases não condensáveis do sistema. Neste webinar você pode ter ainda mais informações sobre o funcionamento dos purgadores de vapor:
Qual é a única condição de funcionamento para um sistema bem especificado?
A condição básica para ele funcionar é ter a pressão de entrada maior do que a pressão de saída. Assim é possível garantir o escoamento. Se não for respeitada essa condição, há a perda da condição de P1 maior que P2, e assim, é causado o alagamento do sistema (stall point).
Qual a verdadeira importância dos purgadores?
Seu funcionamento implica na qualidade do vapor distribuído pela planta, pois, caso não funcione adequadamente, a qualidade do vapor distribuído pode baixar, causando o alagamento do sistema.
Além disso, ele pode afetar o rendimento térmico do equipamento, como no caso dos trocadores de calor.
Da mesma maneira, a ineficiência ou falta do purgador pode ocasionar o mau funcionamento de um equipamento, desencadeando perdas de vapor vivo ou represando o condensado, abaixando a temperatura final do produto.
Qual a função do purgador nas tubulações industriais?
A principal função de um purgador nas tubulações industriais é fazer com que o vapor não saia desses equipamentos, ou seja, o vapor continua trabalhando a favor das necessidades técnicas do equipamento e assim garante toda a performance possível.
O purgador é encontrado, geralmente, em aparelhos de aquecimento, onde há um alto grau de vapor que, como consequência, traz uma grande quantidade de condensado. O condensado precisa ser eliminado pelo purgador.
Leia também o artigo: Como escolher um Purgador?
O que é purgador automático?
O purgador automático é semelhante ao purgador manual, onde o operador deve ativá-lo. No entanto, o purgador automático é utilizado em redes de ar comprimido de grande escala e onde há muito condensado que deve ser eliminado. Nesse caso, o purgador automático faz um trabalho muito mais dinâmico e eficiente, removendo a água condensada sem deixar o vapor escapar.
Como ocorre a separação do condensado na linha de ar comprimido?
A separação ocorre de maneira automática, onde o purgador faz com que a água condensada seja removida sem deixar o vapor escapar. Os diferentes tipos de purgadores trabalham de maneira que, ao identificar o excesso de condensado, se abram até o condensado vazar. E quando não houver mais condensado, ou seja, quando o vapor estiver na iminência de vazar, o purgador se fecha.
Leia também o artigo: O que são Purgadores e quais os tipos?
Quais são os tipos de purgadores de vapor? Conheça nossos modelos.
Abaixo você pode conhecer os modelos de purgadores de vapor da Bermo para usar no seu equipamento ou projeto. Conheça um pouco mais sobre cada um deles:
1- Purgador Bimetálico de Vapor – ARI-CONA B
O purgador bimetálico de vapor tem como aplicação a descarga de condensado sub-resfriado entre 10 e 30 °K.
- Fluidos: Vapor, Condensado, etc.;
- Apresenta combinação de múltiplas placas bimetálicas, haste autocentrante e válvula de retenção;
- Possui um alto desempenho e uma longa vida útil por conta da utilização de placas bimetálicas resistentes a impurezas e pelo ótimo tempo de reação nas variações de temperatura;
- Rápida montagem da tampa sem necessidade da junta de vedação (DN 15-25 / PN 40);
- Defletor de fluxo evita erosão do corpo aumentando a vida útil (PN 63 a 630);
- Resistente ao congelamento e a golpes de aríete.

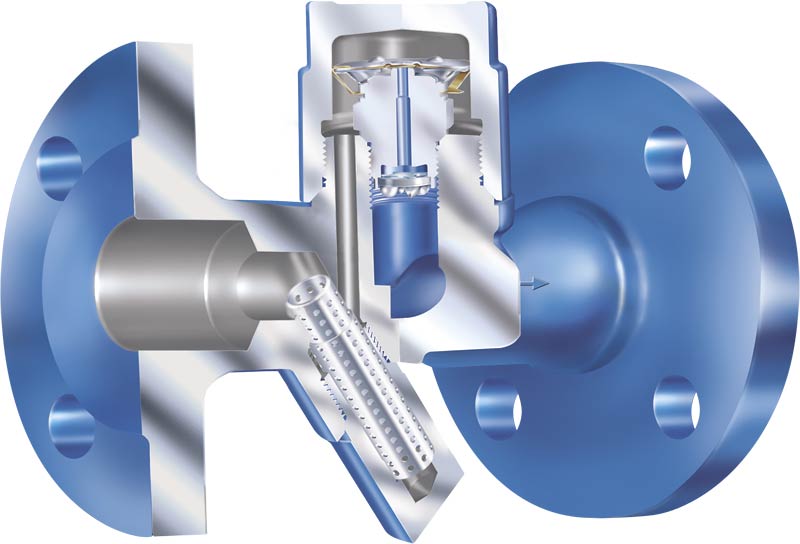

2- Purgador Termostático de Vapor – ARI-CONA M
O Purgador termostático de vapor conta com as seguintes características:
- Possui alta sensibilidade, proporcionando um desempenho eficiente através do uso de membranas com fluido ultrassensível;
- Alto desempenho por conta das suas membranas de controle sensíveis;
- Apresenta flexibilidade de desempenho com opção de diferentes membranas e diferentes graus de sub-resfriamento;
- Oferece alta montagem, sem a necessidade da junta de vedação.

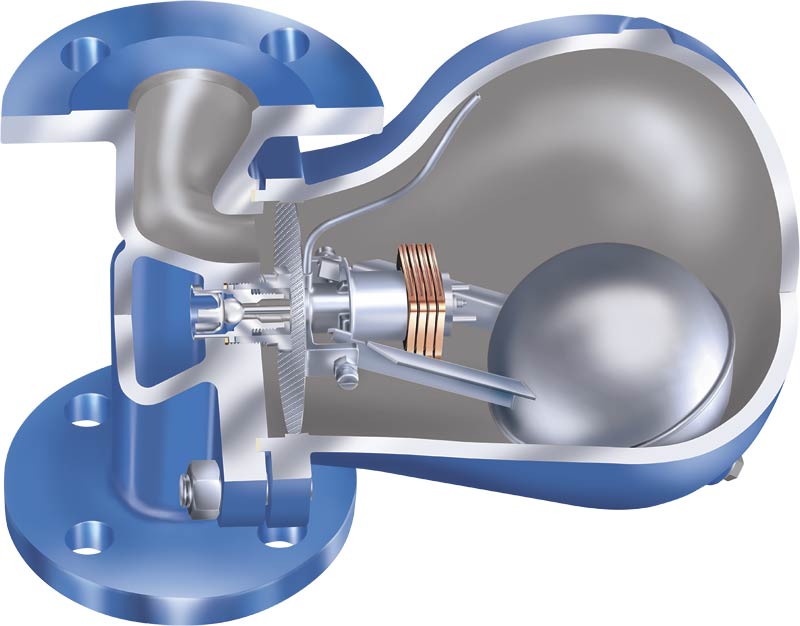

3- Purgador de Vapor tipo Boia – ARI-CONA S, SC e SC Plus
O Purgador de Vapor tipo Boia tem aplicação de descarga de condensado à temperatura de ebulição. Veja outras características importantes:
- Drenagem de condensado sem perda de temperatura, permite remoção do condensado livre de contrapressão, mesmo com extremas flutuações da pressão e vazão;
- Apresenta válvula de retenção incorporada para proteção contra reversão de fluxo. Não é necessária válvula de retenção adicional na linha;
- Possui regulador com eliminador automático de ar e gases/líquidos incorporado como padrão, para garantir alto desempenho;
- Boia excepcionalmente robusta para garantir longa vida útil;
- Rápida partida do sistema;
- Fácil conversão do fluxo de vertical para horizontal e vice-versa.

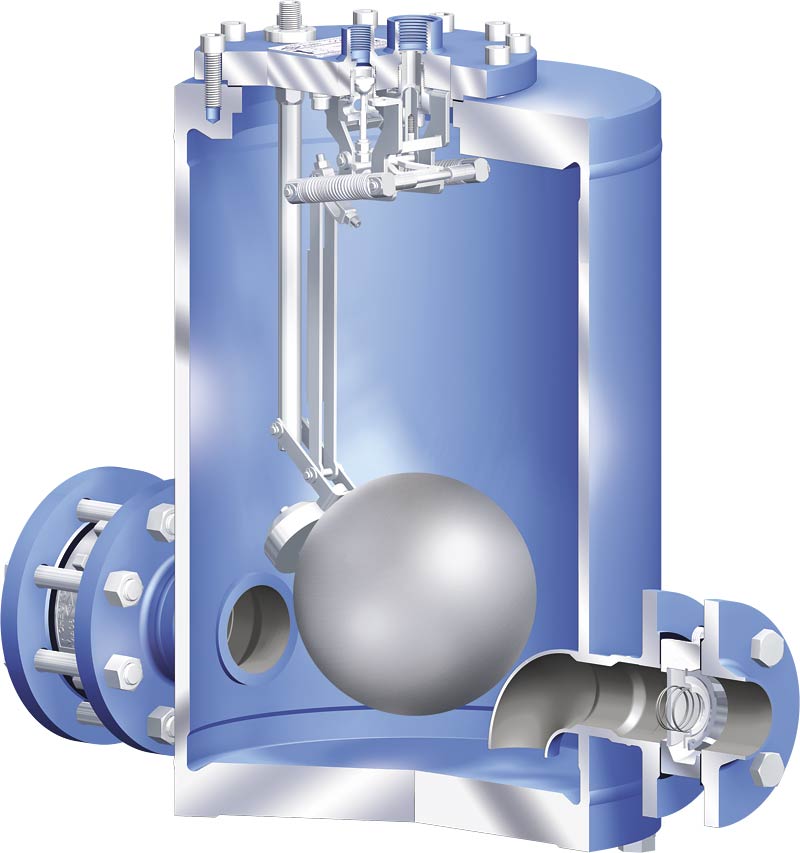

4- Bomba de Condensado – ARI-CONLIFT
A Bomba de condensado operada por mecanismo de flutuação tem aplicação em descarga de condensado com sub-resfriamento limitado. Veja mais informações:
- Operada mecanicamente sob a pressão de vapor ou de um gás;
- Ideal para uso em atmosferas potencialmente explosivas;
- O condensado pode ser removido sob quaisquer condições;
- Econômica com máxima recuperação de energia;
- Possui alta capacidade de vazão;
- Representa maior flexibilidade de planejamento da instalação;
- Facilidade de manuseio;
- Construção de internos em aço inoxidável resistente à corrosão;
- Mais confiável que bombas elétricas, pois o fluxo é livre de cavitação mesmo em temperaturas superiores a 95 ºC.

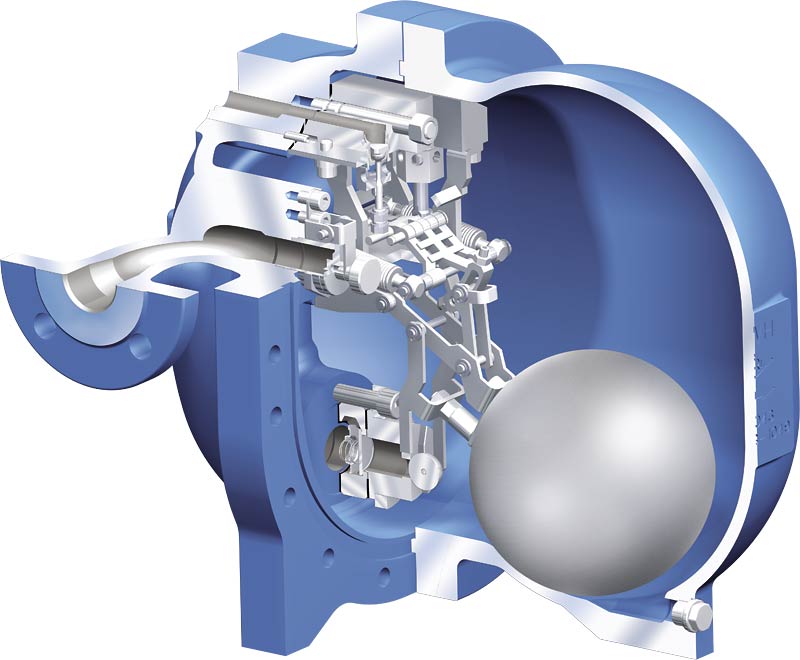

5- Purgo-Bomba tipo Boia – ARI-CONA P
O Purgo-Bomba tipo Boia oferece aplicação em válvula de ventilação de tubulações, condensação de vapor d’água ou sistemas líquidos, onde a pressão do sistema não deve cair abaixo da pressão atmosférica. Veja mais características:
- Une a funcionalidade de um purgador de boia tradicional e de uma bomba de condensado, otimizando espaço;
- Aplicável em todos os regimes de carga;
- Alto desempenho com grande deslocamento volumétrico;
- Necessária pequena pressão de coluna de enchimento;
- Auto-operada sem eletricidade;
- Possível manutenção sem a sua retirada da tubulação;
- Componentes internos em aço inoxidável.

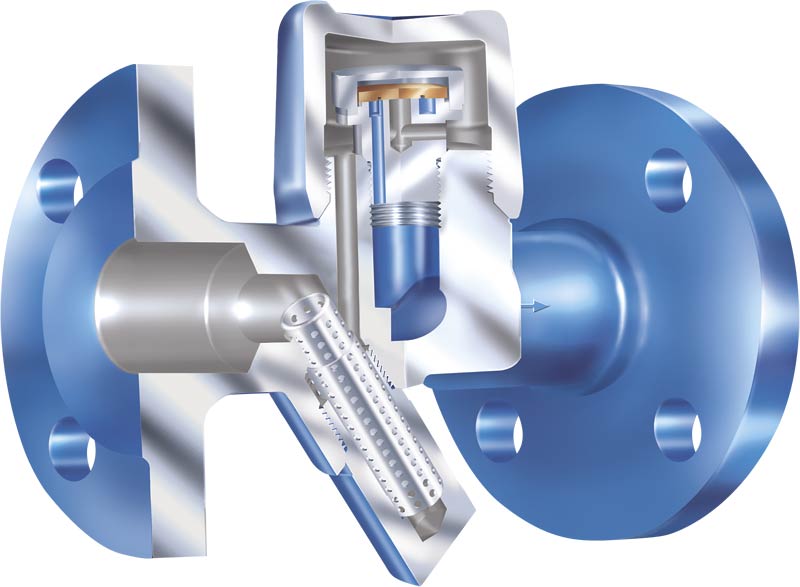

6- Purgador Termodinâmico de Vapor – ARI-CONA TD
Veja algumas características do Purgador Termodinâmico de Vapor:
- Aplicação: descarga de condensado com sub-resfriamento limitado;
- Fluidos: vapor, condensado, etc.;
- Possui tampa com câmara térmica e proteção contra intempéries, garantindo um excelente desempenho;
- Fácil manutenção;
- Tamanho e peso reduzido, de fácil manuseio e rápida montagem da tampa;
- Sem necessidade da junta de vedação;
- Proteção contra impurezas.

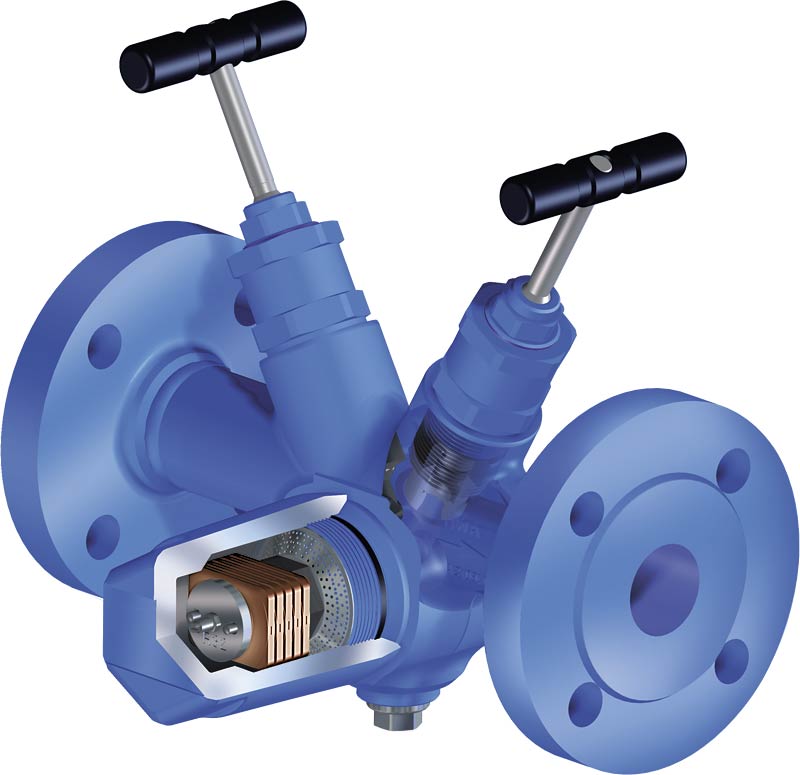

7- Purgador Bimetálico de Vapor – ARI-CONA All-in-one
Por fim, temos o Purgador Bimetálico de Vapor, com as seguintes características:
- Aplicação: descarga de condensado com sub-resfriamento limitado;
- Fluidos: vapor, condensado, etc.;
- Econômico por conta da incorporação das válvulas de bloqueio, eliminando duas válvulas de bloqueio na tubulação;
- Manutenção extremamente simples;
- Pode ser convertido para outro tipo de purgador;
- Válvula de dreno integrada proporciona segurança otimizada;
- Incorpora uma proteção contra a reversão de fluxo;
- Flexibilidade de montagem nas posições horizontal ou vertical;
- Selagem da tampa sem uso de juntas – CONA® B/M/TD;
- Opções de conexões para solda de topo (BW), solda de encaixe (SW) ou roscada.
Como escolher um purgador?
Agora que você já conheceu os purgadores de vapor da Bermo, deve estar em dúvida de como escolher a melhor opção de purgador, certo? Pois fique tranquilo! Nossa equipe de especialistas está à disposição para ajudar na melhor decisão. Conte conosco e encontre o melhor purgador para o seu caso. Faça seu orçamento agora mesmo.
