Tipos de válvulas de segurança: conheça as principais – As válvulas de segurança são elementos indispensáveis para proteger equipamentos, tubulações e vasos de pressão contra sobrepressão.
Em qualquer processo industrial que lide com vapor, gases, líquidos ou hidrocarbonetos, essas válvulas atuam como um dispositivo automático capaz de liberar o excesso de pressão no momento exato, preservando a integridade do sistema.
Isso mantém a operação estável, reduz riscos e garante conformidade com normas internacionais como API 526 e ASME.
Neste artigo da Bermo, você encontra uma explicação completa sobre os tipos de válvulas de segurança, suas características técnicas e onde elas são aplicadas com maior eficiência.
Continue lendo!
Resumo do conteúdo:
- Os diferentes tipos de válvulas de segurança são projetados para evitar sobrepressão e proteger os mais diversos sistemas industriais.
- Existem válvulas de mola direta, full-nozzle, balanceadas com fole, soft seat e válvulas específicas para líquidos.
- Cada tipo apresenta vantagens técnicas que influenciam na estabilidade, estanqueidade e na resposta ao alívio de pressão.
- A linha ARI-SAFE atende diversas aplicações de vapor, gases e líquidos limpos em baixas e médias pressões.
- A linha ARI-REYCO se destaca pelo design full-nozzle, materiais resistentes e certificações API/ASME.
- As principais aplicações incluem caldeiras, vapor, petroquímica, vasos de pressão e sistemas com backpressure.

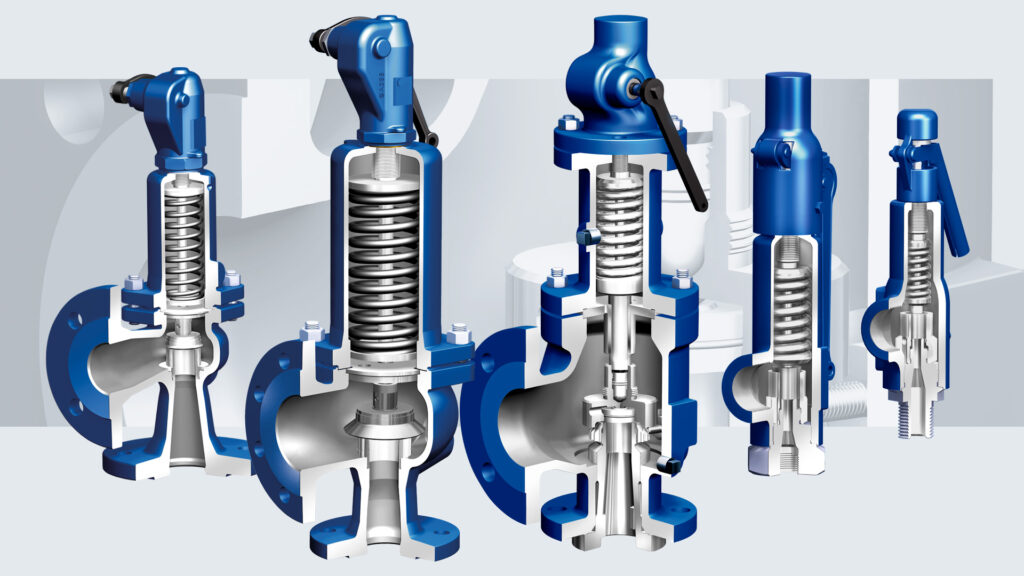

Conheça os principais tipos de válvulas de segurança
Os tipos de válvulas de segurança são fundamentais na proteção de sistemas pressurizados e evitam falhas que poderiam causar danos, paradas inesperadas ou riscos operacionais.
Em ambientes industriais que lidam com vapor, gases, líquidos, hidrocarbonetos e fluidos corrosivos, essas válvulas atuam como última barreira de proteção.
Entre as tecnologias mais reconhecidas do mercado estão as linhas ARI-SAFE, projetadas para diversas aplicações, utilidades e condições de operação menos agressivas, e ARI-REYCO, voltadas a serviços severos e alta performance. Estas linhas de válvulas de segurança entregam desempenho elevado, componentes robustos e confiabilidade técnica para processos exigentes.
As séries modernas disponíveis no mercado oferecem recursos que elevam a confiabilidade operacional em sistemas pressurizados.
Cada configuração apresenta comportamento específico diante das mudanças de pressão e isso influencia diretamente o desempenho final do equipamento.
A seguir você encontra uma explicação detalhada dos tipos de válvulas de segurança, com foco no funcionamento, características e aplicações comuns.
Leia também: O que é válvula de segurança?
Válvula de segurança de mola direta (Direct Spring Loaded)
As válvulas de mola direta estão entre os tipos de válvulas de segurança mais usadas em sistemas industriais.
O princípio de funcionamento usa uma mola calibrada que mantém o disco pressionado contra o assento.
Quando a pressão atinge o set-point a mola permite a abertura imediata, liberando o excesso de pressão.

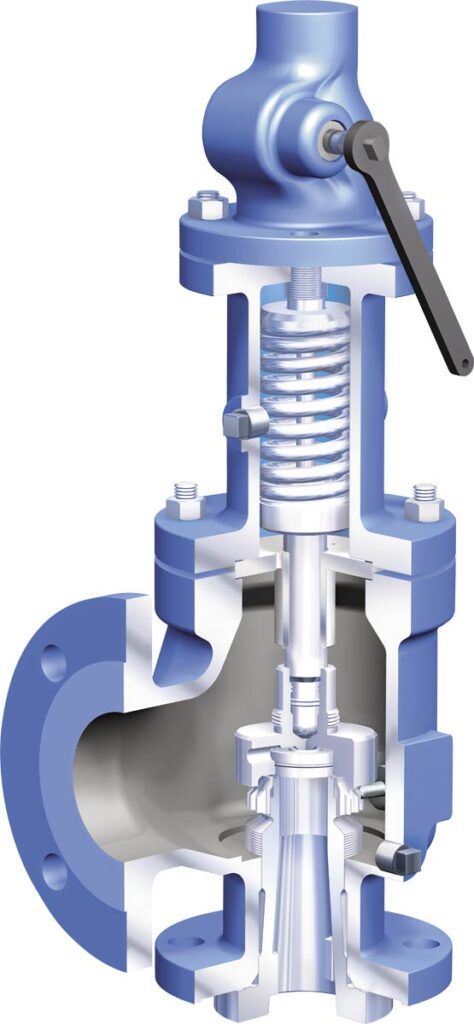

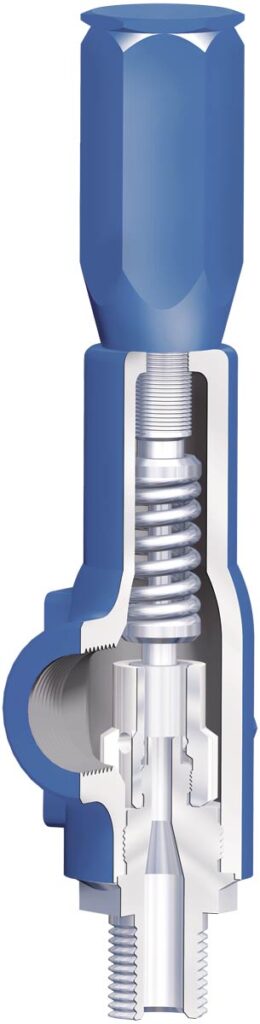

Modelos como os da série R e RL da ARI-REYCO trazem design full-nozzle que melhora o controle do levantamento e reduz vibrações durante o alívio.
Esta categoria contempla todas as válvulas ARI‑SAFE, tornando‑as ideais para utilidades e sistemas de baixa e média pressão.
Válvula de segurança full-nozzle (bocal integral)
A construção full-nozzle é um dos pontos fortes da linha ARI-REYCO.
O bocal integral concentra o fluxo ao redor do assento, melhora a repetibilidade do set-point e oferece capacidade certificada conforme API 526.
Esse tipo atende com precisão aplicações com vapor saturado, vapor superaquecido, gases industriais e até líquidos corrosivos.
O guia do disco permite operação estável mesmo em condições de variação rápida de pressão.
Válvula balanceada com fole (Bellows Balanced Safety Valve)
Outro modelo importante dentro dos tipos de válvulas de segurança é a válvula balanceada com fole.
Essa tecnologia isola a influência do backpressure sobre o disco, mantendo o set-point estável mesmo em sistemas com contrapressão variável.
Também reduz emissões fugitivas e evita contato do fluido com o ambiente externo.
Por isso aparece em plantas petroquímicas, refinarias, aplicações com gases agressivos e ambientes que exigem zero vazamento.
Válvula de segurança com assento macio (Soft Seat)
As versões soft seat utilizam vedação em materiais elastoméricos para garantir estanqueidade maior, principalmente em serviços com baixas pressões diferenciais.
São adequadas para processos que não toleram qualquer tipo de vazamento interno.
Na linha ARI-REYCO, discos e assentos podem receber revestimentos especiais ou materiais macios conforme a necessidade do processo, ampliando a durabilidade e reduzindo o desgaste.
Válvula de segurança para líquidos, hidrocarbonetos e fluidos agressivos
Além das aplicações com vapor e gases, existe um grupo dentro dos tipos de válvulas de segurança projetado para líquidos, hidrocarbonetos, fluidos agressivos e condições de alta corrosão.
Esses modelos costumam receber materiais especiais como Monel, Hastelloy e inox 316, seguindo especificação API e garantindo estabilidade mesmo em fluido com variações de densidade.
Nos serviços com H₂S, a seleção correta de materiais é indispensável.
Saiba mais: Tempo indicado para fazer a Manutenção das Válvulas de Segurança
Válvula de segurança compacta para utilidades
Além dos tipos tradicionais, existe também uma categoria voltada a sistemas de utilidades, HVAC, vapor de baixa pressão, ar comprimido e água. São válvulas menores, com dimensões reduzidas e design econômico.
Modelos relacionados:

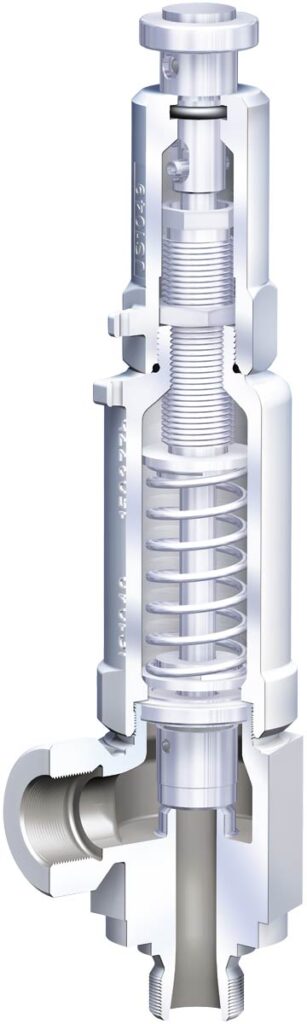

- ARI‑SAFE, SAFE‑P, SAFE‑TC, SAFE‑TCS, SAFE‑TCP.
Este tipo de válvula de segurança atende às seguintes aplicações:
- Utilidades industriais;
- Vapor de baixa pressão;
- Redes de ar;
- Sistemas térmicos secundários;
- Processos com condições não severas.

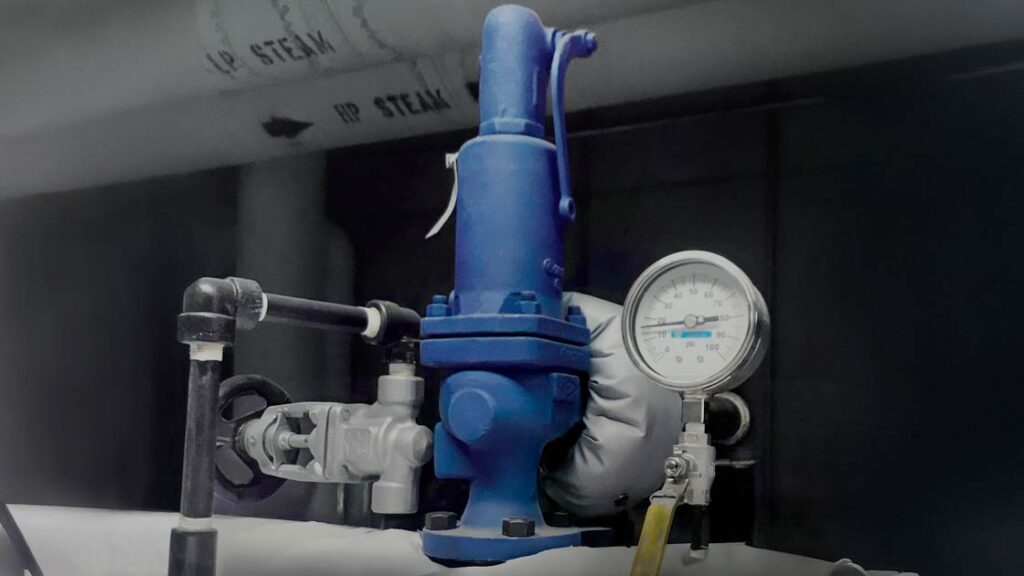

Principais aplicações dessas Válvulas de Segurança
Os tipos de válvulas de segurança atendem diversos cenários industriais que exigem proteção contra sobrepressão.
Elas garantem que cada equipamento opere dentro do limite seguro e ofereçam resposta imediata quando a pressão ultrapassa o ponto definido.
Também contribuem para prolongar a vida útil dos componentes ao evitar esforços excessivos nas linhas.
Além disso, ajudam a manter a estabilidade operacional em processos contínuos que não podem sofrer interrupções inesperadas.
Entre as aplicações mais comuns estão:
- Caldeiras e equipamentos pressurizados;
- Linhas de vapor saturado ou superaquecido;
- Sistemas com gases industriais;
- Plantas petroquímicas e refinarias;
- Tanques, trocadores de calor e vasos de pressão;
- Redes de ar comprimido;
- Linhas de líquidos inflamáveis ou corrosivos;
- Processos com hidrocarbonetos;
- Sistemas com backpressure variável;
- Unidades que exigem certificação ASME, API ou PED.
A linha ARI-REYCO oferece soluções de montagem simples, manutenção acessível e configurações com fole para cenários onde a contrapressão interfere no desempenho.
A escolha correta depende de fluido, temperatura, pressão de trabalho e requisitos de segurança de cada processo.
Veja mais: Seleção de Válvulas de Segurança
Por que entender cada válvula faz diferença nos projetos?
Compreender os tipos de válvulas de segurança é decisivo para evitar riscos, otimizar sistemas pressurizados e garantir a operação contínua de plantas industriais.
A seleção adequada reduz falhas, melhora o desempenho e previne perdas financeiras.
Linhas como a ARI-FABA e ARI-REYCO oferecem tecnologia avançada, materiais robustos e conformidade total com normas internacionais, o que fortalece qualquer projeto que exige confiabilidade e proteção real.
Essa escolha técnica faz diferença direta na segurança global do processo e reduz a possibilidade de falhas críticas ao longo da operação.
A seleção correta entre os tipos de válvulas de segurança garante desempenho mais estável e menores custos com manutenção.
Por isso, entender as características de cada modelo é o caminho mais seguro para projetar sistemas confiáveis e preparados para qualquer variação de pressão.
