Conhecer os tipos de válvula de retenção é indispensável em sistemas hidráulicos e industriais que precisam controlar o sentido do fluxo de fluidos.
Neste artigo da Bermo, você vai conhecer as válvulas de retenção, descobrir como elas funcionam e em que tipos de aplicações são usadas.
Resumo do conteúdo:
- Explicação do que são válvulas de retenção e como atuam para permitir o fluxo em apenas um sentido, evitando contrafluxo.
- Visão geral dos principais modelos encontrados no mercado, sem aprofundamento técnico em cada tipo.
- Entendimento do papel das válvulas de retenção na proteção de bombas, tubulações e sistemas industriais.
- Aplicações mais comuns em sistemas de água, óleo, ar comprimido e processos industriais diversos.
- Orientações gerais sobre a importância de escolher o modelo adequado conforme pressão, vazão e tipo de fluido.
Conheça os tipos de válvulas de retenção: você sabe quais são?
As válvulas de retenção são componentes usados em sistemas hidráulicos e industriais para permitir a passagem do fluido em apenas um sentido.
Quando o fluxo tenta retornar, a própria válvula se fecha de forma automática, evitando refluxo, golpes de aríete e danos a bombas, tubulações e outros equipamentos do sistema.
Na prática, esse tipo de válvula atua como um mecanismo de proteção. Ela entra em ação sem necessidade de comando externo, reagindo apenas à pressão do fluido.
Por esse motivo, está presente em sistemas de água, óleo, ar comprimido e diversos processos industriais.
Ao falar sobre tipos de válvula de retenção, é comum encontrar alguns modelos mais conhecidos no mercado, como a válvula de retenção de portinhola, a válvula de retenção de esfera e a válvula de retenção tipo pistão.
Cada uma possui um formato interno diferente, pensado para aplicações específicas e condições variadas de pressão e vazão.
A escolha correta das válvulas de retenção influencia a segurança, a durabilidade do sistema e o desempenho do fluxo.
Por isso, conhecer o funcionamento básico desse componente é um passo importante em qualquer projeto hidráulico ou industrial.
Leia mais: Válvula de Retenção – 10 Modelos – Guia Completo
Tipos de válvulas de retenção
Existem diferentes modelos de válvulas de retenção, cada um desenvolvido para atender condições específicas de uso, como pressão de trabalho, tipo de fluido e sentido de instalação.
Antes de escolher o componente ideal, é importante compreender que o formato interno e o mecanismo de fechamento influenciam o desempenho do sistema e a proteção dos equipamentos.
Ao analisar os tipos de válvula de retenção, o mais indicado é avaliar o projeto como um todo, considerando fatores como vazão, perdas de carga e exigências de segurança.
A partir dessa análise, torna-se mais simples selecionar a opção que se encaixa melhor na aplicação desejada.
Veja os tipos de válvula de retenção:
- Válvula de retenção disco;
- Válvula de retenção horizontal;
- Válvula de retenção com portinhola;
- Válvula de retenção vertical;
- Válvula de retenção fundo do poço.
Válvula de Retenção Disco
A válvula de retenção do tipo disco é uma das mais usadas em indústrias que manipulam água quente em seus processos produtivos.
A abertura é realizada pela pressão do fluido em contato com a válvula, que proporciona um sistema de controle bastante rígido.
Esse tipo de válvula pode ser usada para retenção e passagem de fluidos nos mais diversos segmentos industriais, principalmente, em empresas petroquímicas, de refrigeração, saneamento, energia, química em geral e celulose.
Além disso, ela também pode ser usada em empresas de gás de carvão, óleo, ar e vapor.
A válvula de retenção proporciona fechamento instantâneo e espontâneo, evitando o contrafluxo.
Ela pode ser usada para operações diversas, tanto as com alta pressão como as de baixa pressão.
Conheça a Válvula de Retenção Disco Tipo União – RU da Bermo.
Válvula de Retenção Horizontal
Esse tipo de válvula é usada, principalmente, em tubulações horizontais e que precisam de uma válvula de retenção também horizontal.
Ela funciona com o mesmo intuito das outras: abrir o fluxo de fluido e fechar o contrafluxo, quando necessário.
Esse tipo de válvula de retenção atua como uma válvula de encanamento de água comum: o sistema globo se abre quando o fluido escoa no sentido correto e se fecha automaticamente quando ocorre um contrafluxo.
A válvula de retenção horizontal pode ser usada em vários tipos de aplicações, mas as linhas de fluidos são os locais que mais demandam este tipo de válvula.
Válvula de Retenção com Portinhola
Já a válvula de retenção com portinhola é um tipo de sistema ainda mais complexo, mas de operação semelhante à válvula horizontal.
Inclusive, o seu corpo é semelhante e às vezes pode haver confusão para decifrar qual é qual.
Mas não se engane: a válvula com portinhola possui um sistema em que há uma “portinha”, que é levantada quando há fluxo de fluidos.
Esse tipo de sistema pode causar alguns ruídos em sistemas que atuam com alta velocidade.
A portinhola ficará balançando dentro da válvula, pois seu pino ficará preso de maneira que o fluido possa passar sempre que estiver por ali, se fechando quando houver o contrafluxo.
Conheça a Válvula de Retenção Tipo Portinhola Única com Flange – Inox – 125 Libras da Bermo.
Válvula de Retenção Vertical
A válvula de retenção vertical é também muito utilizada e funciona, obviamente, para fluxos que estão ascendendo.
Isto é, fluxos verticais que sobem para evacuar. Desta forma, esse tipo de válvula é muito resistente e tem um interior próprio.
As extremidades de entrada e saída são alinhadas no mesmo eixo e a válvula possui um sistema de indicação, para orientar o fluxo.
O disco de vedação levanta com a passagem do fluido no sentido correto e também se fecha em caso de contrafluxo.
Válvula de Retenção Fundo do Poço
A válvula de retenção fundo de poço é muito utilizada para operações semelhantes às da válvula vertical.
No entanto, esse tipo de válvula é usada exatamente na posição contrária da válvula vertical: ela é instalada na parte inferior, enquanto que a vertical é sempre na parte superior.
Esse tipo de válvula de retenção é usada principalmente para blindar algum sistema industrial.
Afinal, ela “barra” fluidos com sujeira ou partículas que poderiam comprometer as tubulações do sistema em si. Isto é, ela age de maneira semelhante a um filtro.
Leia também o artigo: Válvulas globo.
Para que serve uma válvula de retenção
As válvulas de retenção são utilizadas para impedir o contrafluxo de fluidos em sistemas industriais, hidráulicos e mecânicos, garantindo que o fluido siga apenas em um único sentido ao longo da tubulação.
Esse controle evita falhas operacionais, protege equipamentos e contribui para a estabilidade do sistema como um todo.
Na prática, a válvula de retenção atua como uma barreira automática. Quando o fluido circula na direção correta, o próprio fluxo permite a abertura do mecanismo interno.
Caso ocorra qualquer tentativa de retorno, a válvula se fecha sozinha, impedindo que o fluido volte pelo caminho inverso.
Esse funcionamento simples reduz riscos e mantém o desempenho esperado do sistema.
Ao considerar os tipos de válvula de retenção, é importante entender que todos cumprem essa mesma função básica, embora apresentem variações de formato e aplicação conforme o projeto.
Principais finalidades da válvula de retenção:
- Evitar o retorno de fluidos que podem causar danos a bombas, compressores e motores.
- Proteger tubulações contra golpes de pressão gerados por refluxo.
- Manter a pressão adequada em trechos específicos do sistema.
- Garantir o funcionamento correto de equipamentos conectados à linha.
- Aumentar a segurança operacional em processos industriais.
As válvulas de retenção podem ser aplicadas de diversas formas, o que explica a existência de vários modelos no mercado.
A escolha deve levar em conta as características do projeto, o tipo de fluido e as condições de operação, buscando o melhor aproveitamento da capacidade do sistema e a proteção dos equipamentos envolvidos.
Confira também o Guia Completo de Válvulas de Controle que a Bermo preparou para você!
Onde comprar válvulas de retenção
Ao longo do texto, ficou claro como as válvulas de retenção atuam na proteção dos sistemas, evitando contrafluxo e garantindo o funcionamento correto das tubulações em diferentes aplicações.
Para escolher entre os tipos de válvula de retenção, vale buscar fornecedores especializados, que ofereçam variedade de modelos e orientação técnica de acordo com as necessidades de cada projeto.
Na Bermo você poderá encontrar inúmeros modelos de válvulas de retenção para o seu projeto, de acordo com as necessidades de força, pressão e fluxo de fluidos.
Abaixo seguem os principais modelos de válvula de retenção fornecidos:
- Válvula de Retenção – ARI-CHECKO D.
- Válvula de Retenção – Dupla Portinhola

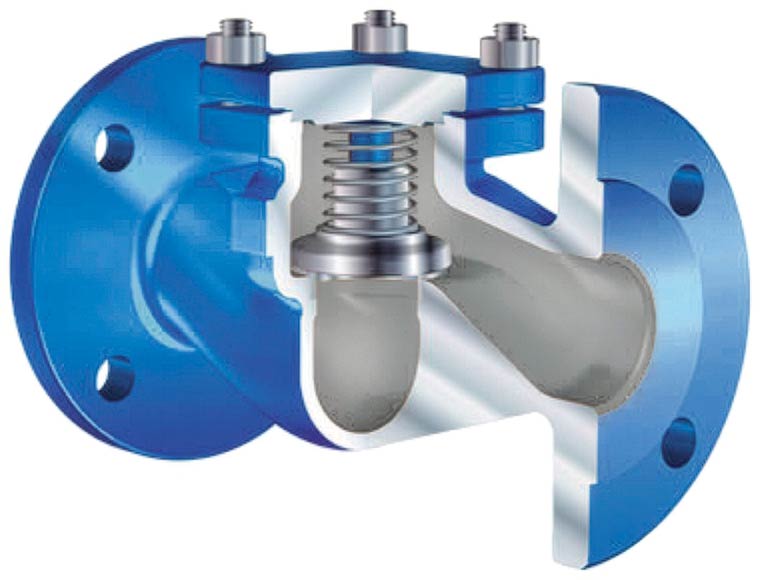

- Válvula de Retenção – ARI-CHECKO V.
- Válvula de Retenção Disco Tipo União – RU.
- Válvula de Retenção tipo Portinhola Única com Flange – Bronze.
- Válvula de Retenção tipo Portinhola Única com Flange – Ferro Nodular.
- Válvula de Retenção tipo Portinhola Única com Flange – Inox – 125 Libras.
- Válvula de Retenção tipo Portinhola Única com Flange – Inox – 150 Libras.
- Válvula de Retenção tipo Portinhola Única com Flange – Inox 316.
- Válvula de Retenção tipo Portinhola Única com Flange – Aço Carbono.
Fale com os especialistas da Bermo e encontre a solução ideal de válvula de retenção para sua aplicação.
