Qual o trocador de calor mais adequado para seu processo é um tema que sempre gera dúvidas entre equipes de engenharia e manutenção, já que a escolha entre os dois mais conhecidos, Trocadores de Calor a Placas (PHE – Plate Heat Exchanger) e Trocadores de Calor Casco e Tubo (Shell & Tube), pode alterar diretamente a eficiência, o consumo energético e a durabilidade do sistema térmico.
Afinal, selecionar o equipamento mais adequado garante uma operação estável, melhor troca térmica e redução de custos ao longo do ciclo de vida do processo.
Quando a escolha não é feita com base nos parâmetros certos, o resultado pode ser perda de rendimento, aumento de gasto energético e até paradas inesperadas para manutenção.
Neste artigo da Bermo, você vai entender qual é o melhor modelo para cada aplicação, quando escolher o PHE, quando o Shell & Tube se destaca e como comparar desempenho, custo e manutenção de cada um.
Continue lendo!
Resumo do conteúdo:
- O Trocador de Calor a Placas tende a atender perfis de temperaturas mais críticos e com baixos LMTDs.
- O Trocador de Calor Casco e Tubo se destaca em ambientes com altas pressões, temperaturas elevadas e fluidos sujos.
- A manutenção do Trocador a Placas é mais simples e rápida, enquanto a do Trocador Casco e Tubo pode ter intervalos maiores, porém, tende a ser mais longa, demandar mais recursos e gerar custos mais elevados.
- O custo inicial do modelo com placas costuma ser menor devido à estrutura compacta e menor volume de material.
- A escolha do melhor trocador de calor depende de espaço, pressão, temperatura, fluido e necessidade de robustez.
Qual é o melhor trocador de calor: a Placas (PHE) ou Casco e Tubo (Shell & Tube)?
A escolha do trocador de calor ideal depende diretamente da aplicação, das condições de operação, do espaço disponível e do nível de performance esperado pelo projeto.
Cada um traz vantagens próprias e atende demandas que variam de acordo com temperatura, pressão, facilidade de manutenção e necessidades de expansão.
O trocador a placas destaca-se pelo alto rendimento térmico e pela eficiência em espaços compactos, enquanto o trocador casco e tubo é mais indicado para aplicações com altas pressões, temperaturas elevadas ou condições mais severas, como fluidos sujos ou com sólidos.
Isso significa que o melhor trocador de calor pode mudar conforme o tipo de fluido, o ambiente e a necessidade de durabilidade da instalação.
Por isso, antes de tomar uma decisão, é importante entender o funcionamento de cada modelo e o que cada um entrega de vantagem real no processo.
Leia mais: Trocadores de Calor para Aplicações Industriais
Quando realmente optar por cada tecnologia

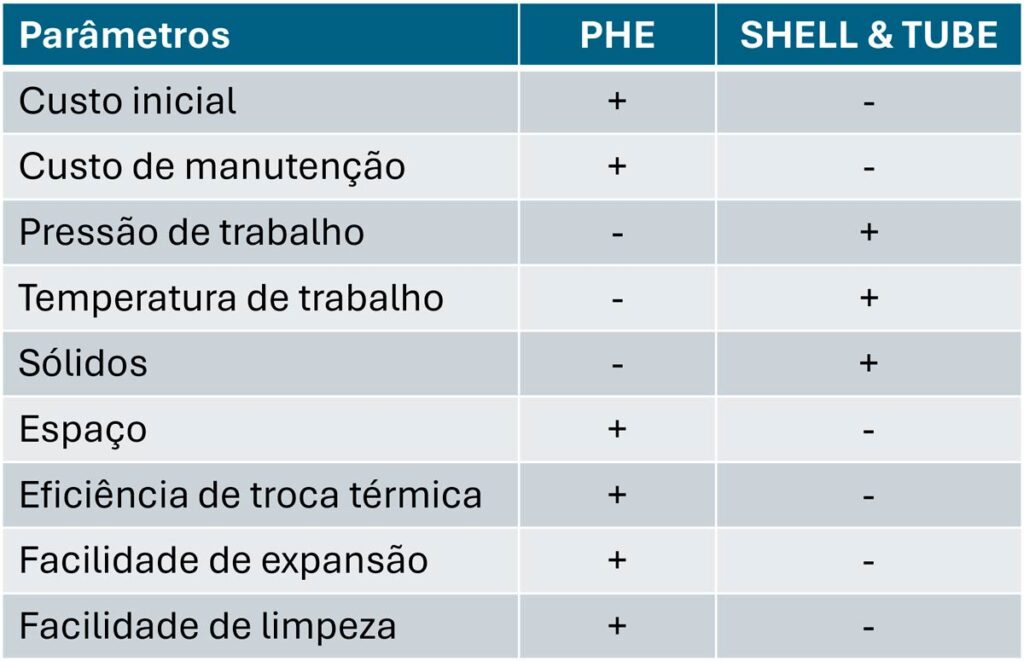

A comparação entre o Trocador a Placas e o Trocador Casco e Tubo torna-se mais objetiva quando avaliamos desempenho térmico, facilidade de manutenção, custos envolvidos, comportamento em diferentes pressões e temperaturas.
Além destas questões, a aptidão da equipe técnica em lidar com cada tecnologia também é um fator decisivo, já que o trocador a placas, apesar de suas facilidades de manutenção, pode exigir profissionais mais especializados.

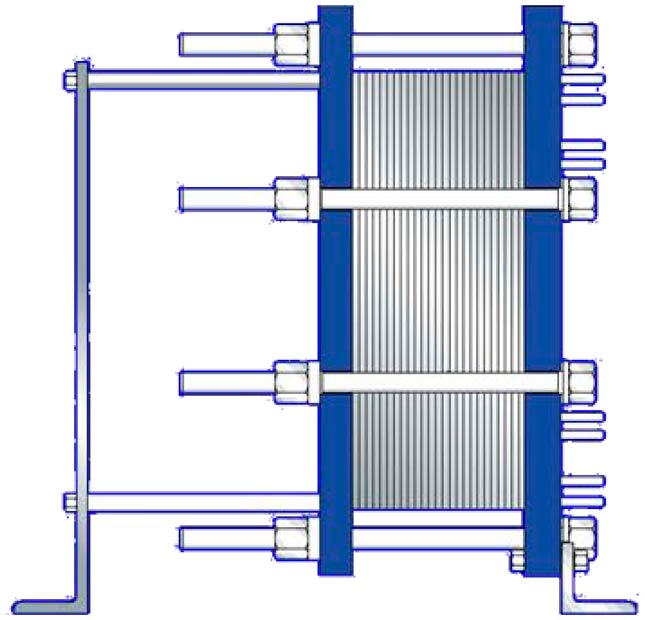

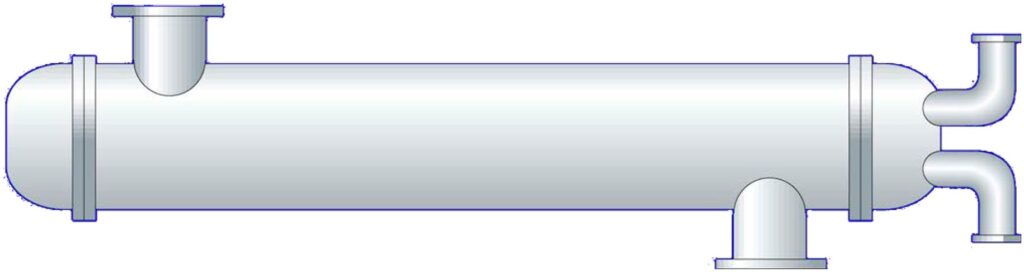

Trocador de Calor a Placas (PHE) vs Trocador de Calor Casco e Tubo (Shell & Tube):
A seguir, você confere situações práticas que mostram qual deles se torna o melhor trocador de calor de acordo com a necessidade industrial.
Veja também: Entenda os processos de troca de calor
Melhor aproveitamento da energia térmica
As placas ampliam significativamente a área de contato térmico, elevando o rendimento e potencializando a transferência de calor.
Como o fluido circula por canais estreitos e desenhados para otimizar a fluidodinâmica, a energia térmica é aproveitada de forma mais efetiva.
Isso torna o PHE o melhor trocador de calor em situações em que o ganho energético é prioridade, mesmo com pequenos diferenciais de temperatura.
Por isso, o Trocador de Calor a Placas se destaca em aplicações onde a prioridade é extrair o máximo desempenho térmico com o mínimo de perdas.
O Trocador de Calor Casco e Tubo, embora confiável para grandes volumes e altas temperaturas, apresenta coeficientes de troca menores que o trocador a placas, podendo demandar trocadores de maior porte e até não ser viável o mesmo tipo de aplicação.
Saiba mais: Montagem e Manutenção em Trocadores de Calor a Placas
Manutenção mais prática

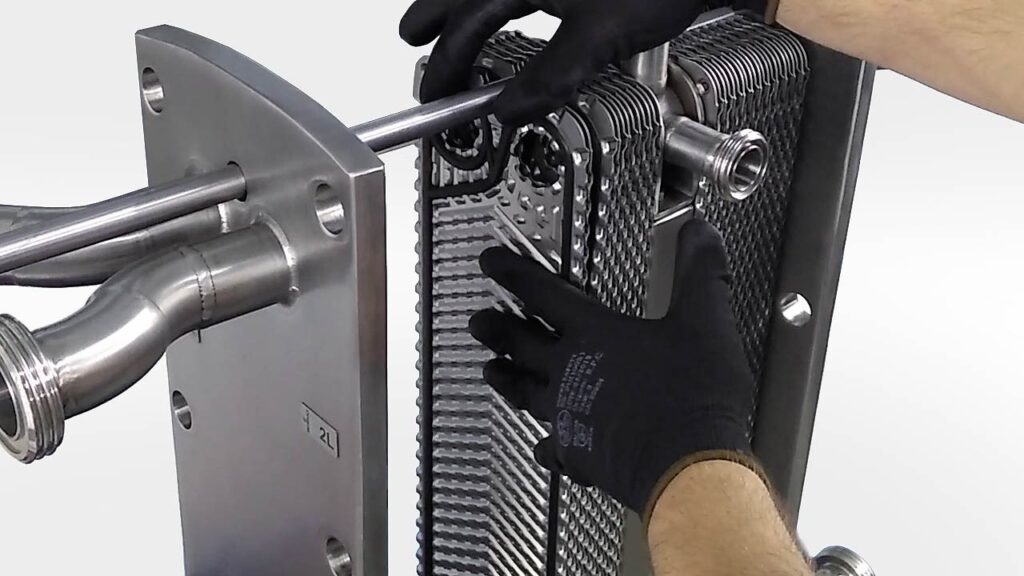

O Trocador a Placas leva vantagem quando o critério é agilidade de manutenção. Sua abertura rápida e o acesso direto às placas permitem limpezas simples, inspeções diretas e intervenções mais curtas, sem a necessidade de equipamentos pesados.
Já no Trocador Casco e Tubo, a abertura, limpeza dos tubos e remontagem exigem mais tempo e recursos, tornando-o menos prático quando a manutenção frequente faz parte da rotina.
Qual tem o custo maior?
O custo inicial do Trocador de Calor a Placas tende a ser mais baixo, sobretudo pela construção compacta e pela menor quantidade de material necessário.
Já o Trocador de Calor Casco e Tubo demanda paredes mais espessas, maior volume de metal e componentes preparados para altas pressões, o que eleva o investimento. Em aplicações com temperaturas muito elevadas, porém, sua robustez estrutural compensa o custo adicional.
Melhor para altas pressões

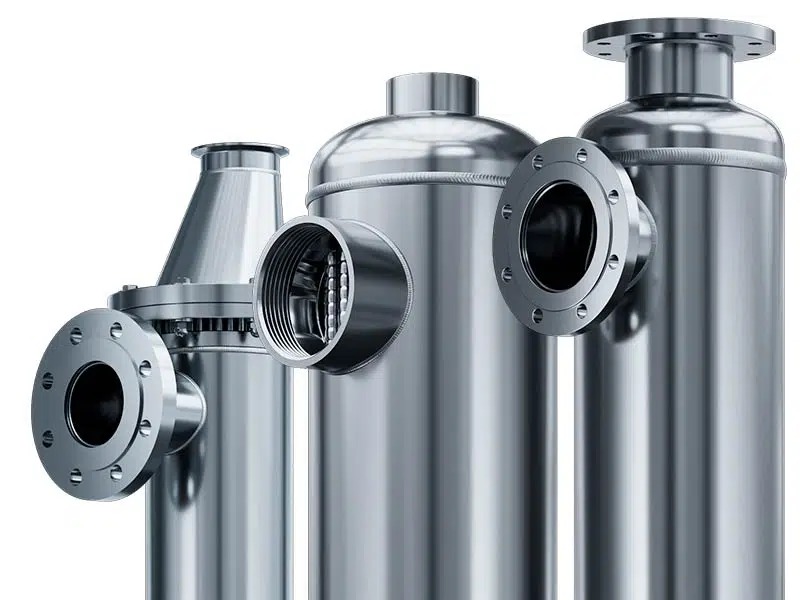

O Trocador Casco e Tubo é claramente superior em condições de pressão elevada. Seu casco reforçado e a configuração dos tubos garantem segurança estrutural e durabilidade em ambientes agressivos, como indústrias químicas e petroquímicas.
Quando a pressão do processo é o fator decisivo, o Casco e Tubo se torna a escolha mais adequada.

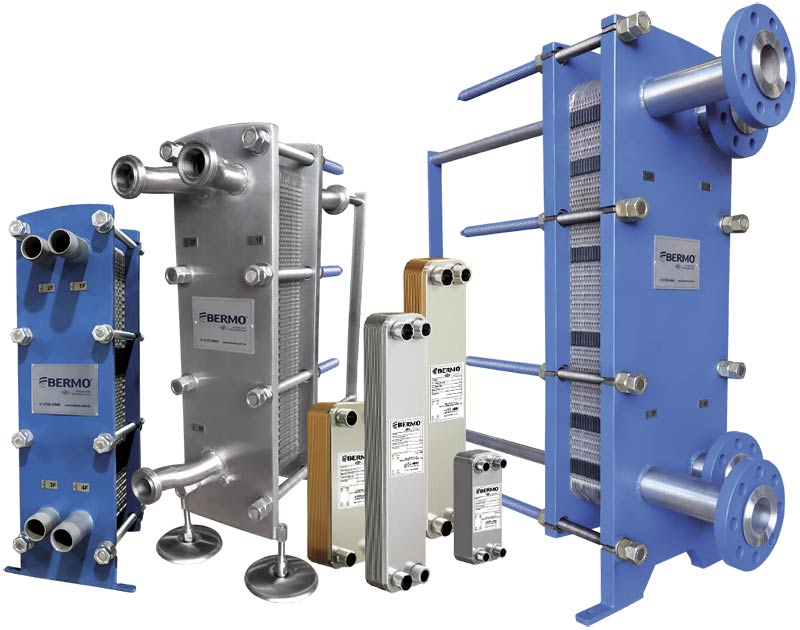

O trocador de calor ideal muda conforme a aplicação
A escolha do trocador de calor mais adequado exige avaliar o contexto completo do processo e não apenas uma característica isolada.
Cada aplicação possui particularidades — como espaço disponível, tipo e qualidade do fluido, viscosidade, frequência de manutenção e condições operacionais — que influenciam diretamente a seleção.
Dessa forma, os Trocadores de Calor a Placas e Casco e Tubo não competem entre si; eles se complementam ao atender demandas industriais distintas.
Quando esses critérios são analisados de forma integrada, a escolha do modelo ideal torna-se mais clara e alinhada ao desempenho térmico e à confiabilidade que o processo requer.
